D.C.M 공법

심층혼합처리공법
(D.C.M 공법)

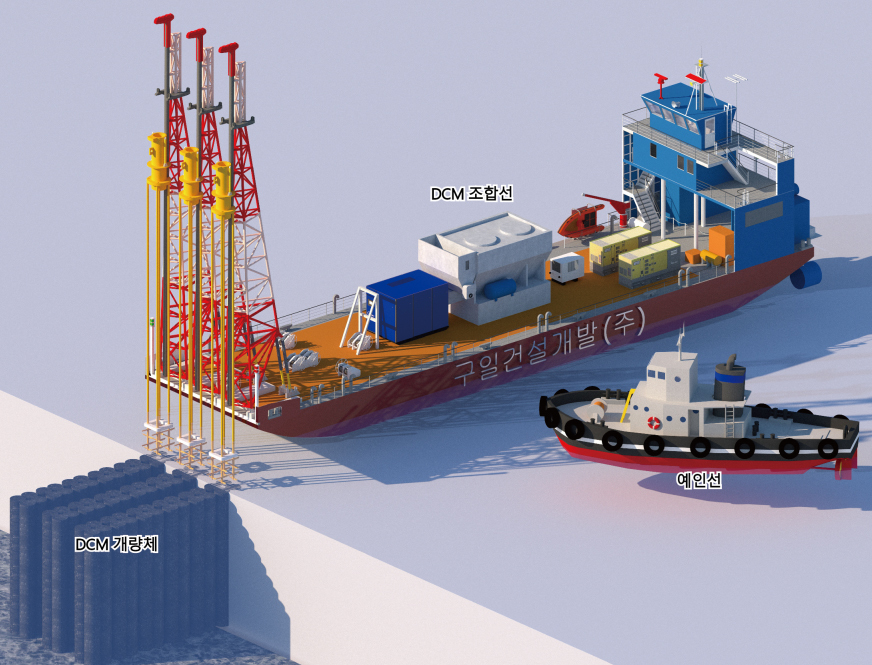

본 공법은 연약지반(점성토, 느슨한 사질토, 유기질토)에 시멘트와 물을 혼합하여. 반응된 수화생성물을 지반내 주입하면서 특수 교반기로 회전 혼합하여 지반내에 고화된 개량체를 조성하는 기반개량공법입니다.

Deep Cement Method

D.C.M 공법

연약지반에서의 항만구조물 시공시 개량 대상층에 Cement Slurry를 주입, 교반, 혼합하여 원지반을 고결하는 공법입니다.

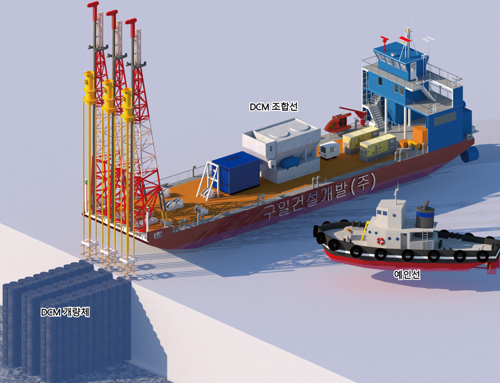

심층혼합처리공법 개요

핵심 요소기술 주요내용 및 특징

조기 강도발현으로 공기 단축
고화재 첨가량을 조절하여 소요강도 확보
강도와 강성이 커 변형 및 침하량이 적음
저진동, 저소음 공법으로 민원이 적음
지반 및 시공여건에 대한 적용성이 큼
조작실 집중제어로 신뢰성 높은 시공 및 품질관리
환경문제 유발하는 모래채취 없이 원지반 재료 이용

개량 형식 및 주요 특징

구 분	접 원 식	블 록 식	벽 식

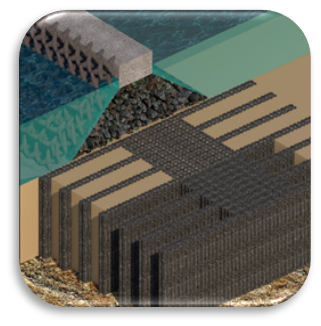

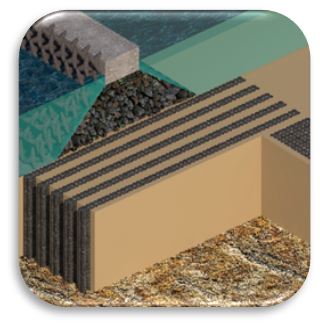

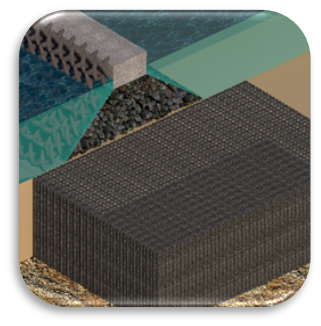

개 념 도
개량방법	장주를 법선방향으로 접하게 하여 일정 간격으로 배치	개량범위 전체 90% 이상 개량	장주,단주를 법선 직각 방향으로 접하면서 번갈아 배치
검토방법	-검토방법은 벽식과 동일 -단면 전단 검토 불필요	-전체가 개량되므로 원지반의 압밀침하 검토 불필요	-장벽, 단벽 전단검토 필요 -지반 압밀침하 검토 불필요
안 정 성	블록식과 유사한 안정성 확보	지반을 일체로 개량 안정성 높음	블록식과 유사한 안정성 확보
시 공 성	벽식보다 시공관리 용이	90%이상 개량으로 공기증가	중첩부 시공관리가 필요
경 제 성	벽식과 블록식의 중간정도	상대적으로 고가	블록식에 비해 저렴

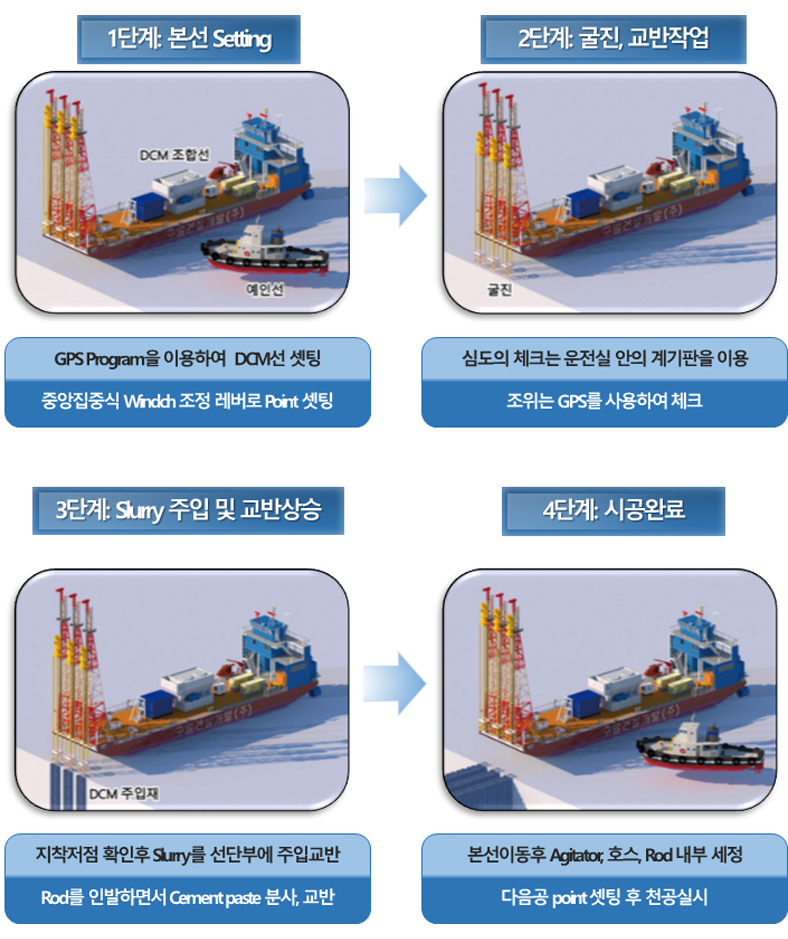

D.C.M 공법 시공단계

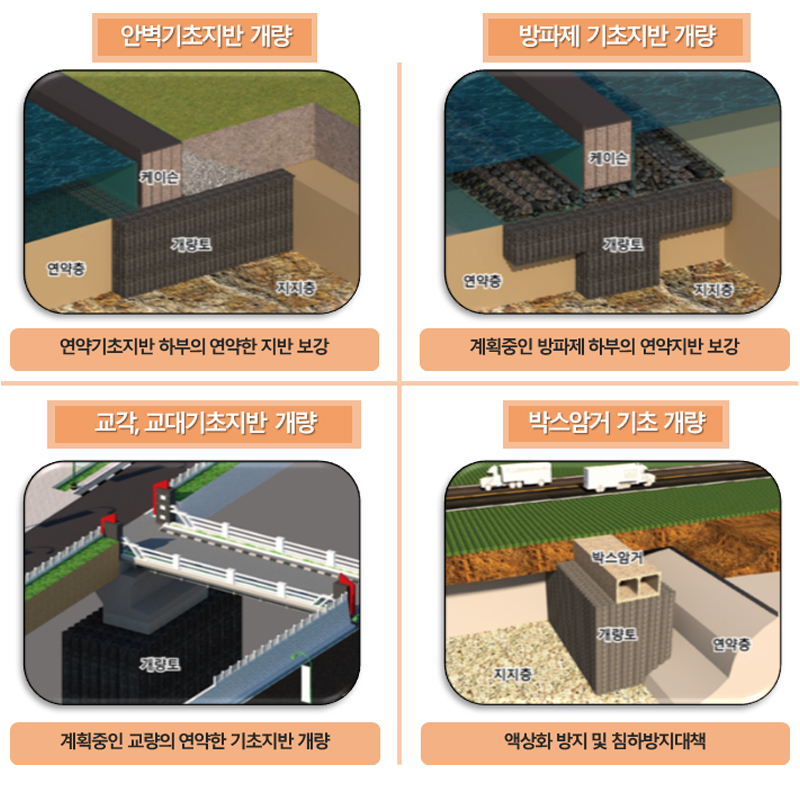

D.C.M 공법 적용분야

D.C.M vs J.S.P vs S.R.C 공법비교표

구 분	심층혼합 처리공법 DCM 공법	고압분사교반공법 JSP 공법	고압분사 주입방식 SRC 공법

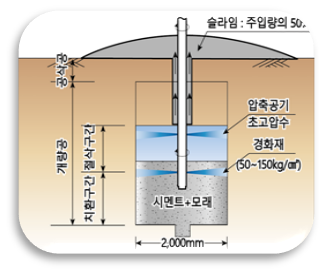

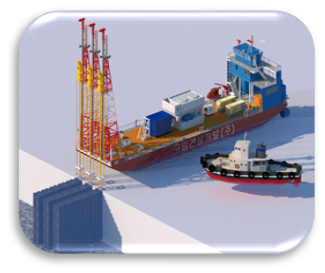

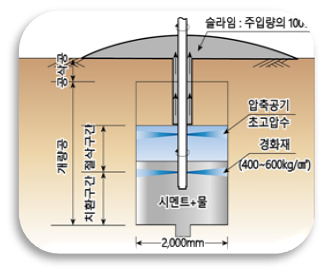

개 요 도

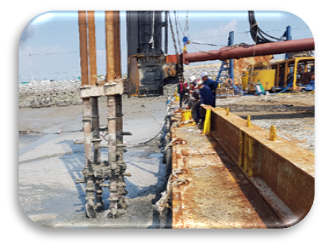

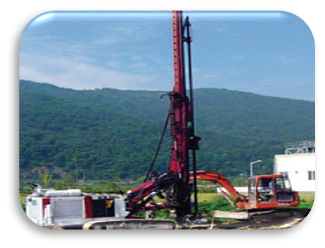

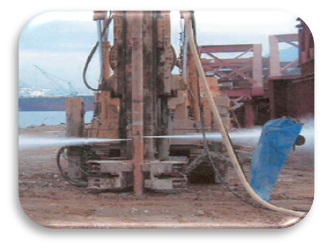

대 표 시공사진
공법개요	-연약지반에 시멘트와 물을 혼합하여 지반내에 주입하면서 고화된 개량체를 조성하는 지반개량공법	-지반을 천공한 후 천공 Hole내에서 노즐로부터 고압의 주입재와 Air Jet를 분사 -세굴된 흙과 주입재를 혼합 교반시켜 원주상의 고결체를 형성하는 공법	-3중관 선단모니터 상부 노즐에서 고압수에 의한 절삭과 동시에 주입관 선단부의 주입구를 통해 저압력으로 혼합된 고강도의 몰탈형 주입재를 충전하여 원주형 고결체 조성
장 점	-대상 지반의 토질과 경화제 첨가율에 의해 개량강도 확보 가능 - 지반 변형이 적고, 기존 구조물에 주는 영향 미비 - 모든 연약지반 개량 가능 - 조기개량 가능,공기 단축 - 육상, 해상 시공 가능	-사질토지반에서 우수한 개량강도 발휘 -초연약층의 균일한 지층 조건에서 일정한 구근 형성 -개량강도 우수	-슬라임을 재사용하므로 산업폐기물 비용 감소 -외부에서 배합된 몰탈을 주입함으로써 강도조절 가능 -품질의 신뢰도가 높음 -절삭과 주입재 충전을 동시에 시행하므로 균등한 개량경이 형성
단 점	-전석층, 연암층 시공불가 -경화기간 확보 필요 -재하성토가 작을 경우 지반 부등침하 -슬라임 과다발생하여 폐기물 처리비용 큼	-슬라임 발생에 따른 슬라임 처리비용 발생 -호박돌이 존재할경우 고결체의 부실조성 우려 -양생시 지지력 감소	-해상에서 작업시 슬라임 재사용 불가 -슬라임 재사용시 작업 절차 복잡 -슬라임의 토성에 따라 품질 좌우 -해상작업 환경파괴 우려
적합성	●

심층혼합처리공법(D.C.M 공법) 설치 단면
