C.G.S 공법

저유동성 모르타르 주입공법
(C.G.S공법)

본 공법은 슬럼프치가 5cm 이하의 저유동성 Con’c형 Mortar의 주입제를 지중에 비배출형으로 압입 및 주입하여 균질한 덩어리로 확산 시켜 느슨한 흙을 사방으로 밀어내어 주위지반의 밀도를 증가시킴과 동시에 지중에 원추형 고결체를 형성하여 지반을 보강하는 공법입니다.

Compaction Grouting System

C.G.S 공법

저유동성 모르타르 주입을 통해 주위지반의 밀도를 증가시킴과 동시에 지중에 원추형 고결체를 형성하여 지반을 보강하는 공법입니다.

핵심 요소기술 주요내용 및 특징

원지반 절삭없이 특수펌프로 주입재를 주입, 주상체 형성
저유동성몰탈 주입 중 실시간으로 주입량 주입압을 자동 모니터링 가능하여 품질관리 용이
개량심도까지 천공가능하며, 강성이 크고 강도발현이 균일하여 안정성 확보
비배출치환공법으로 슬라임 발생 없음
모든 지반에 시공 가능(자갈층, 전석층, 폐콘크리트 등)
해상 기초시공 사례 다수

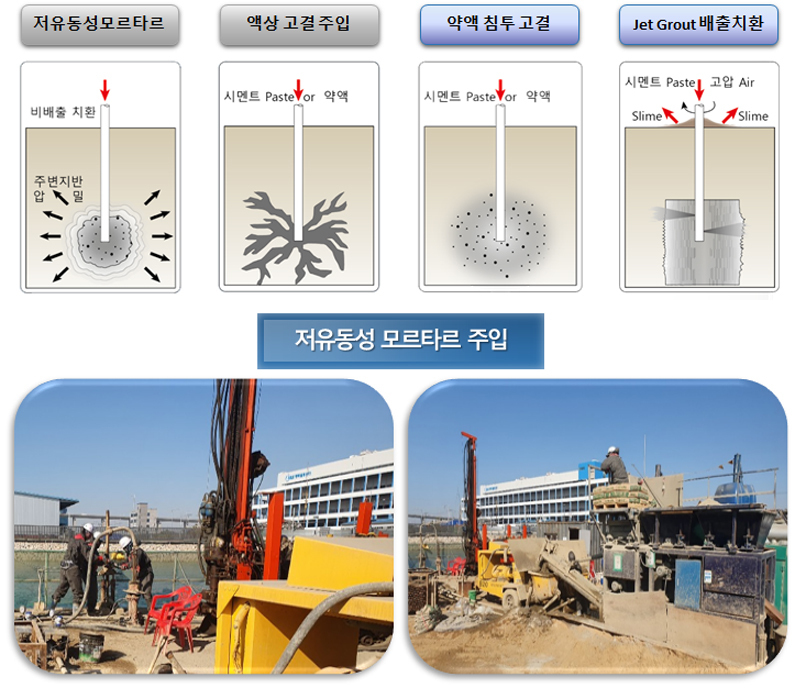

저유동성 모르타르의 주입방식

저유동성 모르타르 주입공법은 기존의 주된 3가지 주입방식 즉, 시멘트계의 액상 고결, 약액의 침투 고결, Jet Grout의 배출치환 등과는 전혀 다른 ‘비배출 치환＇이라는 독특한 기법의 주입공법입니다.
비배출 치환은 최대한 저유동성의 주입재료를 지중에 압입하여 균일한 고결체를 형성함과 동시에 주변 지반을 압축 강화시킨다. 유동성이 높은 재료를 사용할 수 밖에 없는 다른 주입방법과 근본적으로 다르다고 할 수 있습니다.

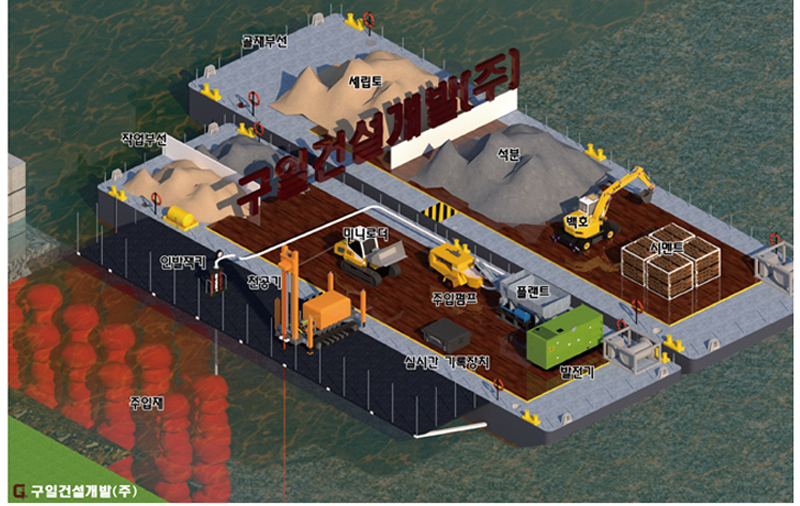

주입시공 개략도

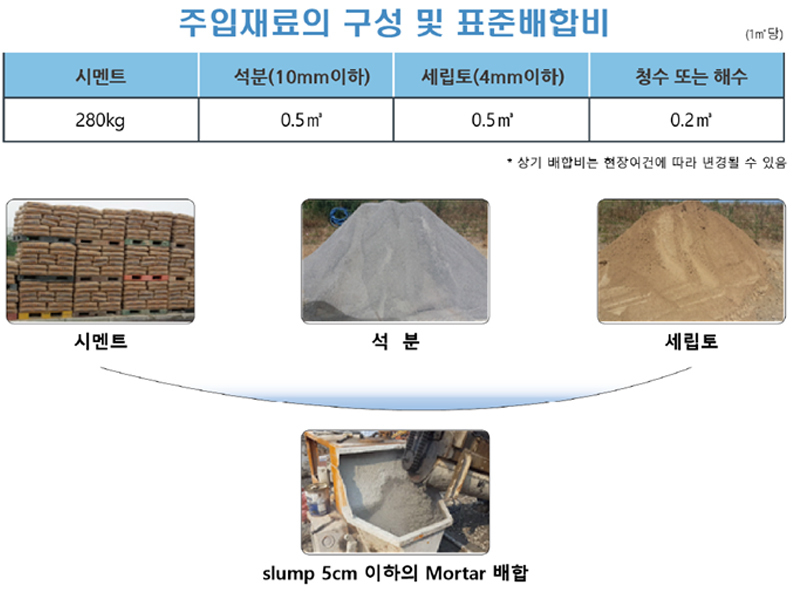

주입재료의 구성 및 표준 배합비

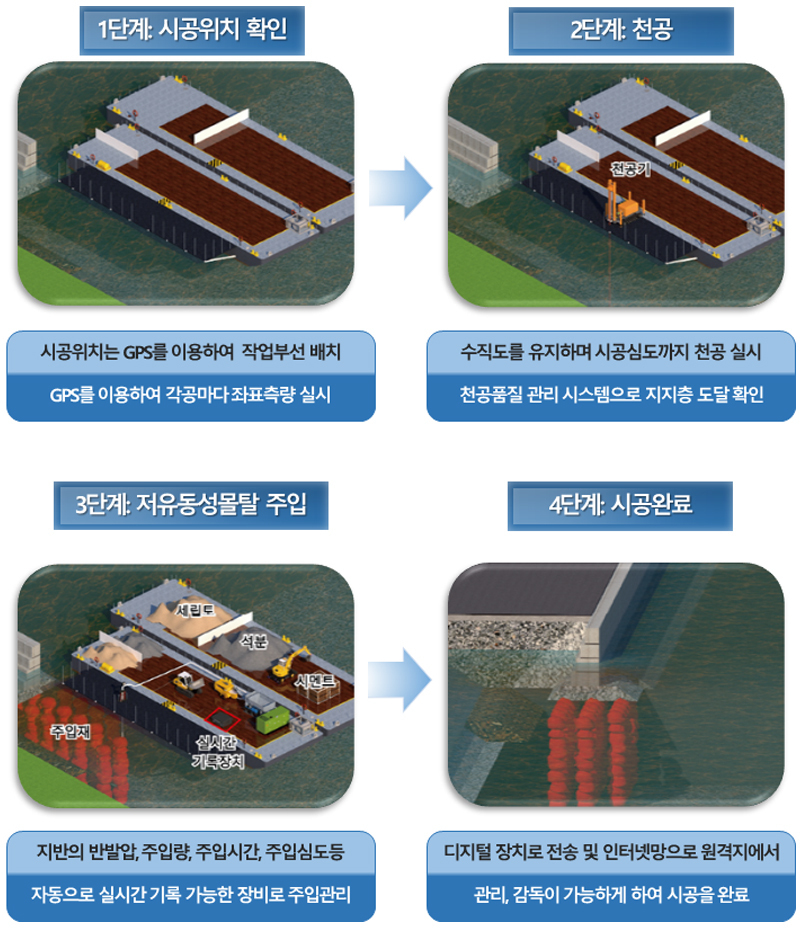

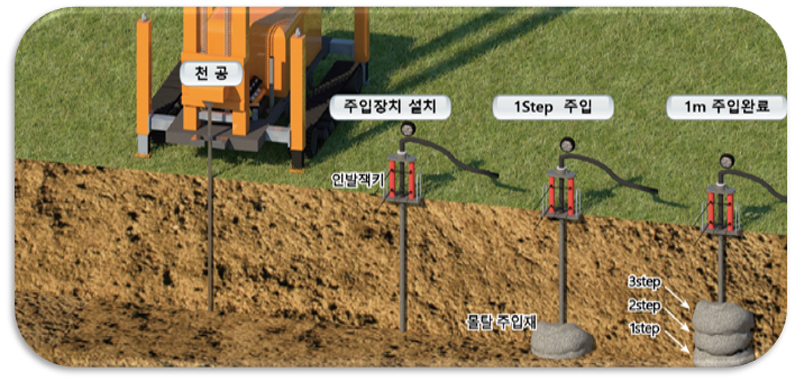

C.G.S 공법 시공단계

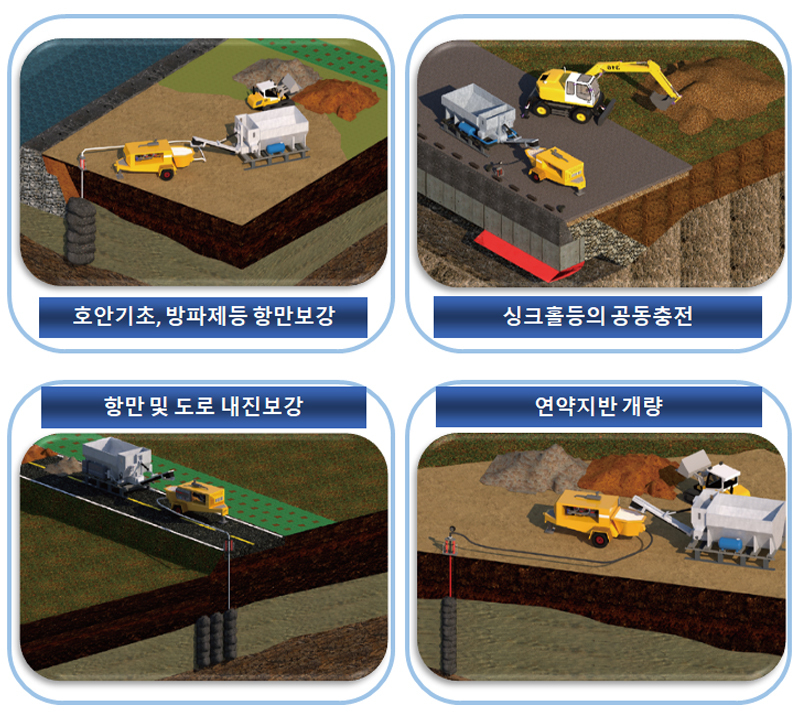

C.G.S 공법 적용분야

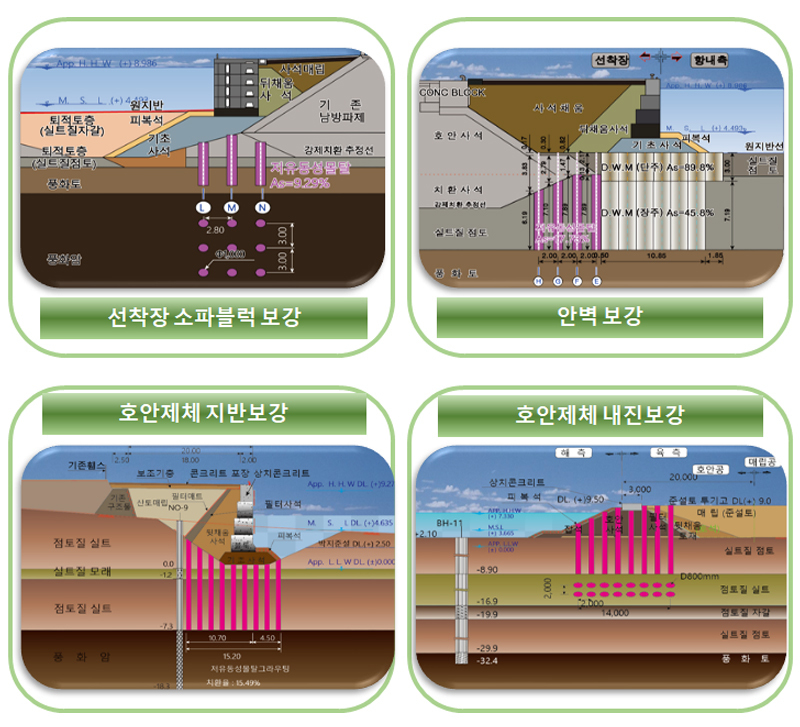

C.G.S 공법 대표시공단면

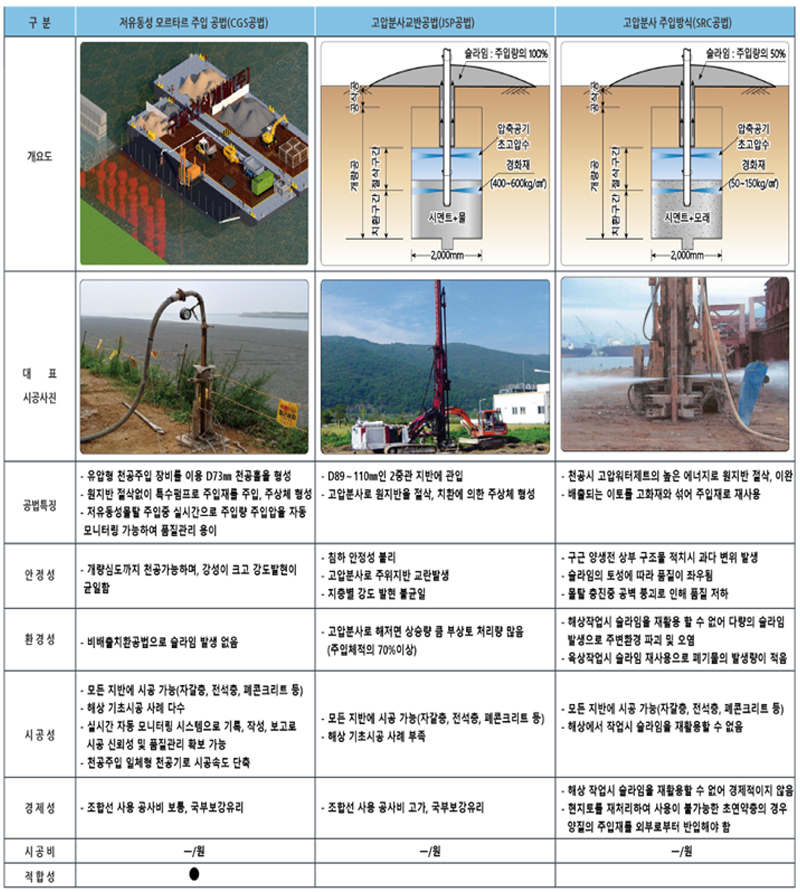

기존 항타공법과의 차이

저유동성 모르타르 주입공법(C.G.S 공법) 구성 요소

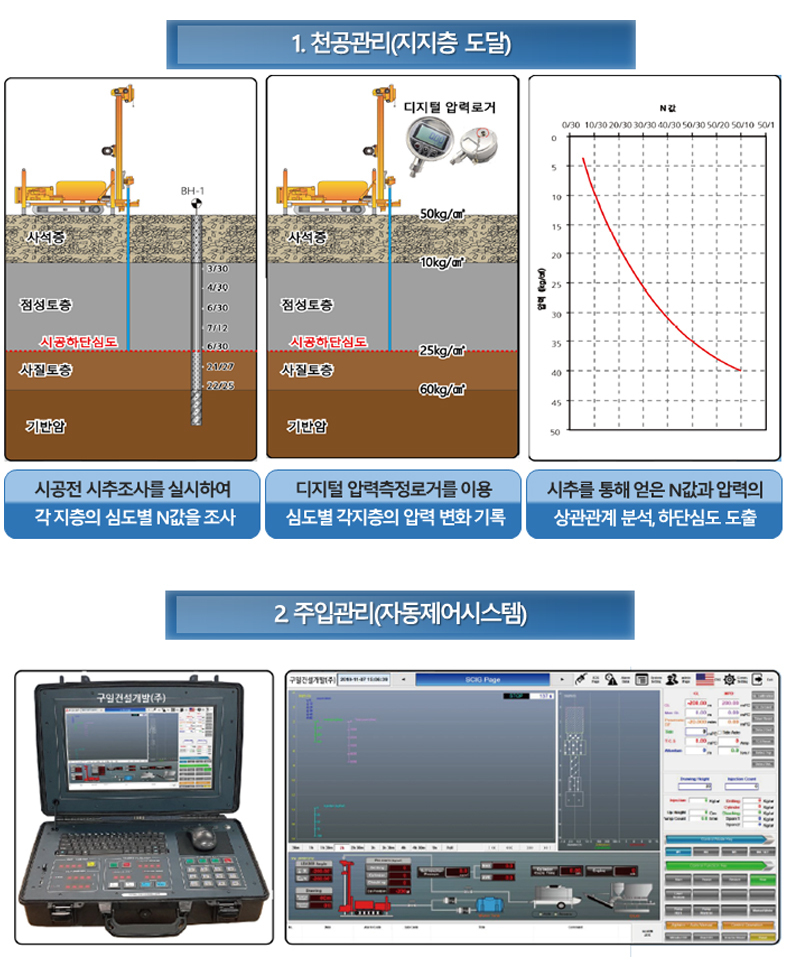

C.G.S 공법 품질관리

저유동성 몰탈 주입의 전과정(주입재 배합비, 주입재 압송량, 주입 압력, 심도별 주입량, 각 심도별 인발 주입량, 정량주입 및 정압주입의 기준, 시공 기록등)을 실시간으로 Digital data logging하여 모니터링을 실시하고 시방서의 관리 기준에 적합한 자료를 감리(감독관)에게 PC 또는 모바일로 전송시켜 시공의 정확성, 작업의 신뢰성, 품질 관리 향상 등을 추구하는 IT시대에 부합된 새로운 개념의 저유동성 모르타르 그라우팅 실시간 관리 감독 시스템입니다.
