Percussing Rotary Drill

본 공법은 여러 종류의 퇴적층 및 암반 기초는 물론 사면의 대활동에 대한 방지 및 TOP DOWN 공법 등에 다양하게 적용 시킬 수 있으며 저압의 Air를 사용하므로 주위의 구조물에 피해를 없애고, Pile Driver에 장착된 Hammer Bit를 압축공기에 의하여 타격(Percussion) 하면서 회전(Rotary) 시키는 방식으로 지반을 굴착하고 압축공기로 굴착토를 배출하는 공법입니다.

Percussing Rotary Drill

P.R.D 공법

본 공법은 여러 종류의 퇴적층 및 암반 기초는 물론 사면의 대활동에 대한 방지 및 TOP DOWN 공법 등에 다양하게 적용 시킬 수 있습니다.

핵심 요소기술 주요내용 및 특징

  • 토질의 구애를 받지 않고 모든 지층의 천공이 가능하다.

  • Casing 공법이므로 공벽의 붕괴를 방지할 수 있다.

  • R.C.D나 바렛(Barrette)과 달리 공내에 벤토나이트나 청수를 사용하지 않음

  • R.C.D에 비해 구경이 작고 해머의 회전력과 충격에 의한 굴착

  • 설치기간이 짧고, 수직도 관리가 용이하며, 경제적이다

  • Hammer Bit 타격 시 발생되는 소음 및 진동이 발생한다.

  • P.R.D 기둥은 지하층 영구기초가 설치되기 전과 시공 후 하중까지 부담한다.

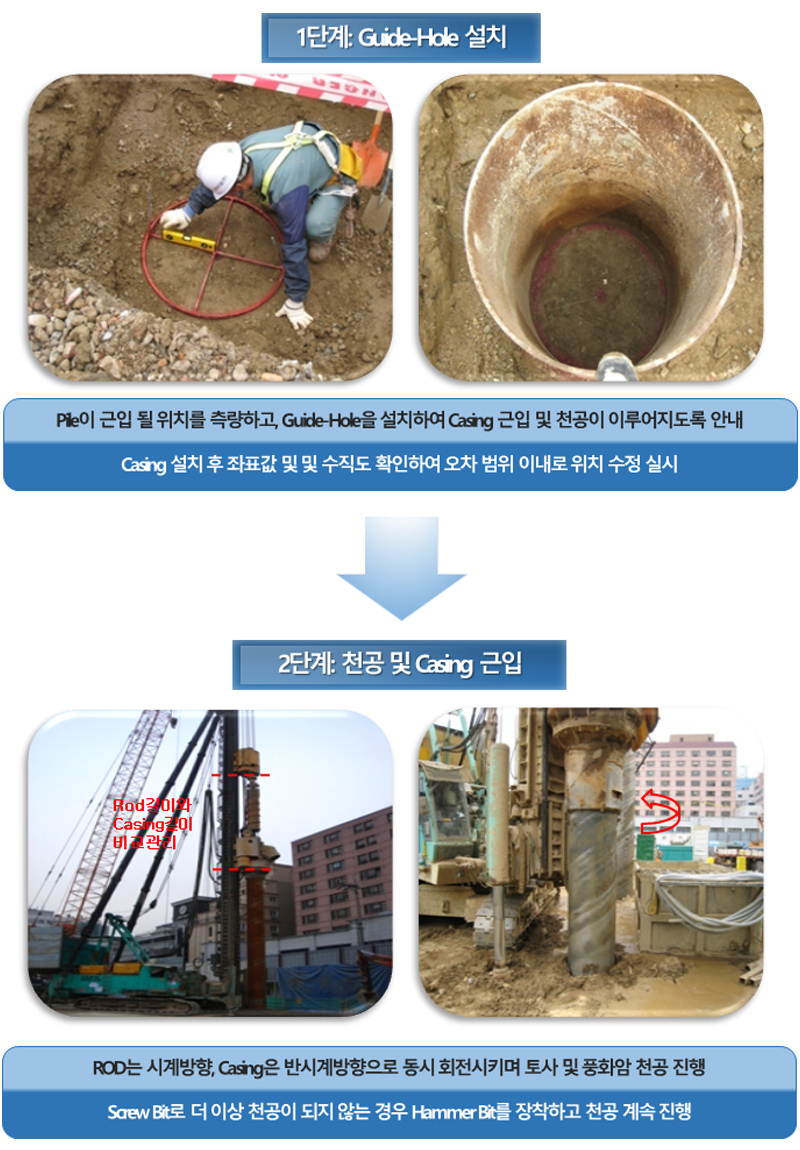

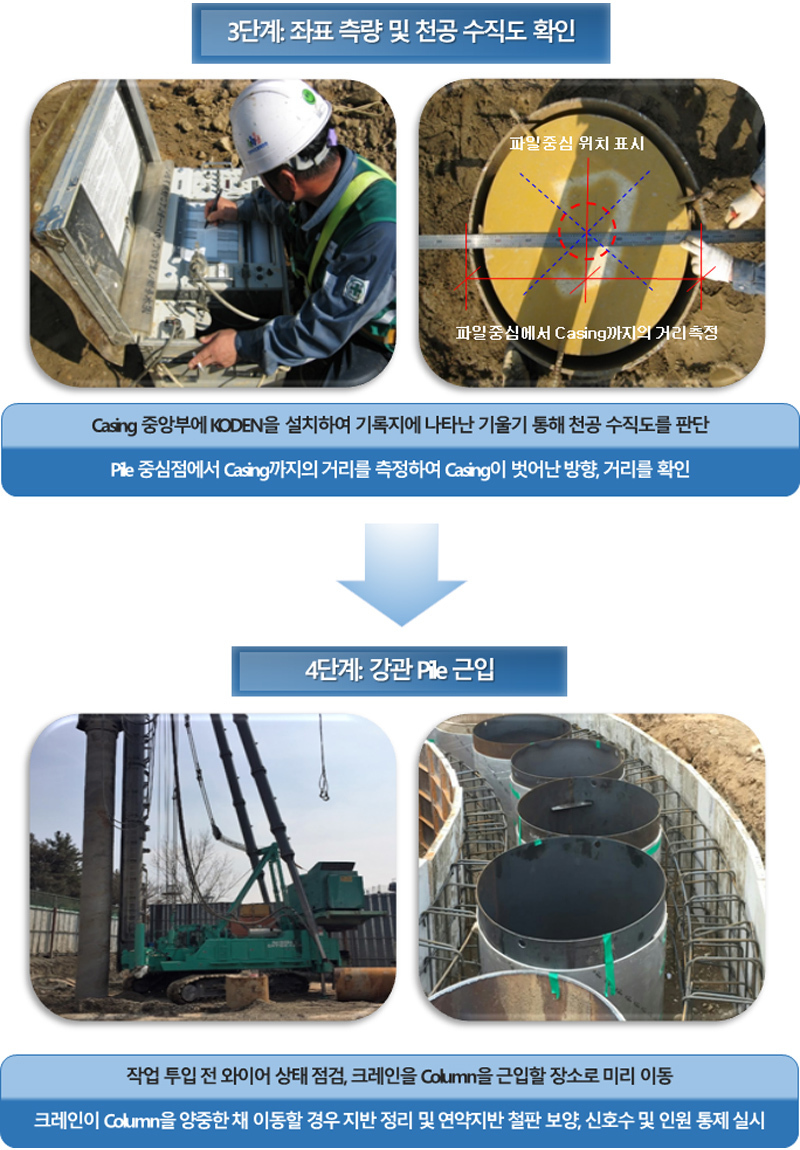

P.R.D 공법 시공단계

이미지명
이미지명

P.R.D 공법 중점 관리 사항

이미지명

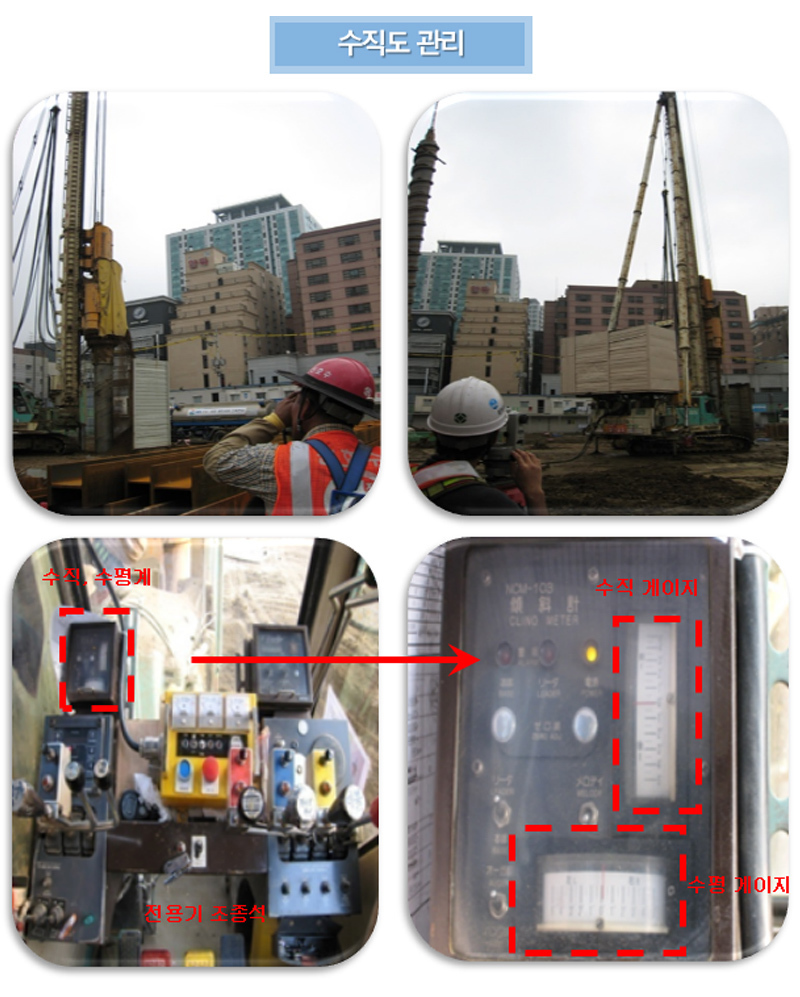

A. 수직도 관리

  • 전용기 내부 운전석에 있는 수직, 수평 게이지를 이용하여 Reader의 수직도를 기본 세팅 실시

  • 전용기의 X –Y 양방향에서 Transit를 이용하여 수직도 관리

  • 계획된 심도에 Hammer가 도달 할 때까지 Transit을 통해 수직도 관리 실시

  • 연속으로 Transit을 보기 힘든 경우를 대비하여, 다림추를 설치하여 틈틈이 다림추를 통해서도 수직도 관리

이미지명

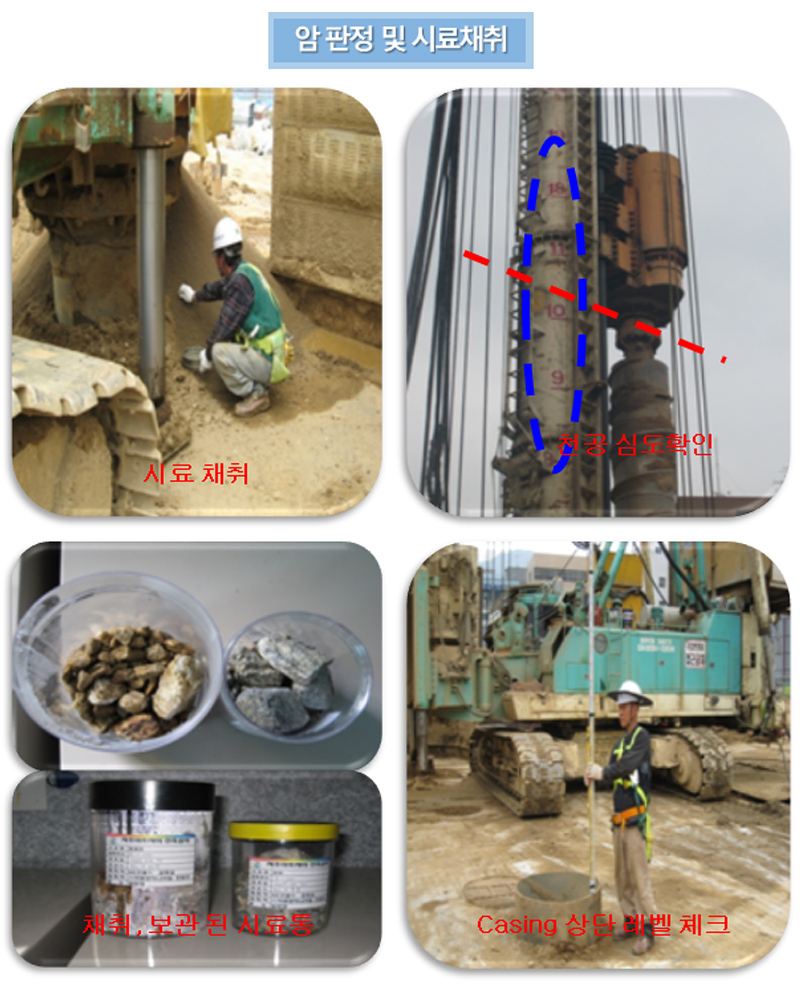

B. 암 판정 및 시료채취

  • Screw Bit를 이용하여 토사 및 풍화암 천공 시 풍화암 출현 심도 측정 및 기록, 시료채취 실시

  • Hammer Bit를 이용하여 연암 천공 시 연암 출현 심도 측정 및 기록, 시료채취 실시

  • 암 판정은 채취 된 시료를 확인하여 판정 암 출현심도는 남아있는 Rod의 길이를 Reader에 표기 된 수치와 비교하여 판단

  • Casing 상부 레벨 및 Casing 길이를 확인하여 Casing 근입 심도 확인 실시

이미지명

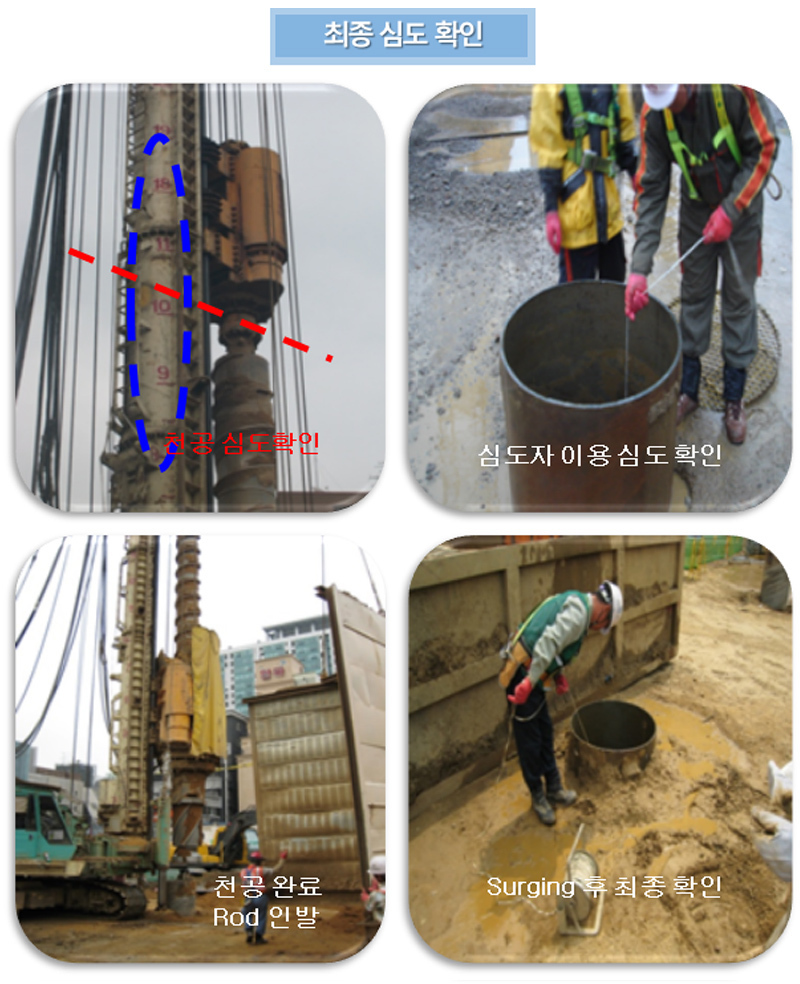

C. 최종 심도 확인

  • 지질주상도 및 도면상의 연암 심도와 비교

  • Reader에 표기된 수치와 Rod의 길이를 비교, 계획심도까지 천공 확인

  • 계획된 심도까지 천공을 완료했지만, 연암이 출현하지 않을 경우 연암이 출현 할 때 까지 천공을 계속 진행 ( 연암 출현은 시료를 보고 판단)

  • 심도 측정자를 이용하여 Casing 상단에서 천공 깊이 확인 실시

  • 천공심도 최종 확인은 Surging 완료 후 확인 실시

P.R.D 공법 구성 요소

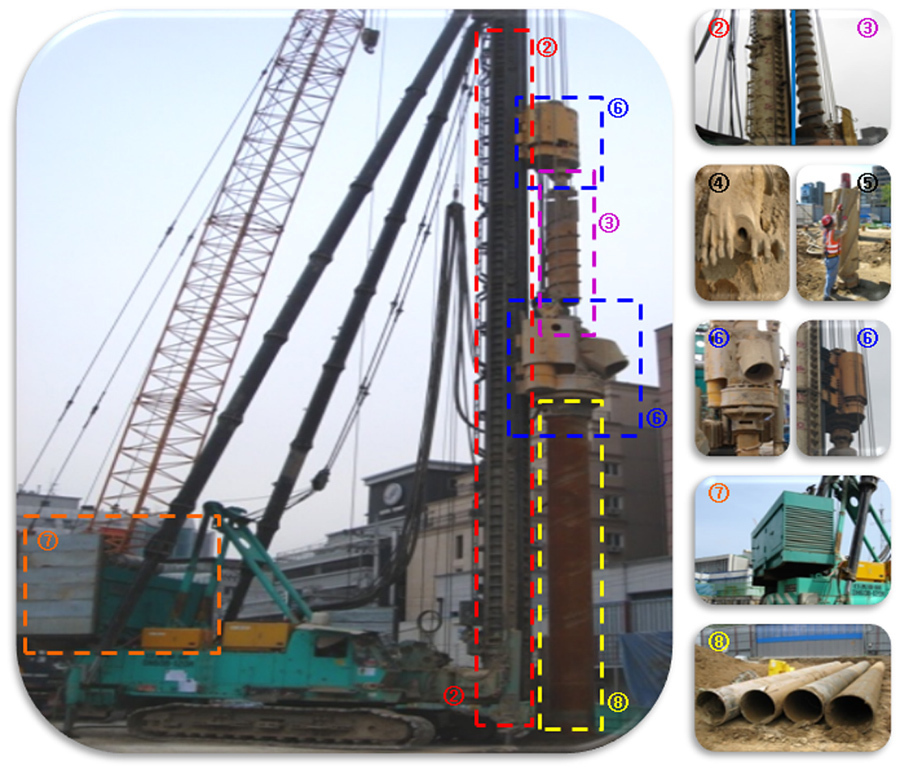

전용기 (Pile Driver)

이미지명
  • 1

    장비명 : DH658-135M Column 근입을 위한 Hole 천공

  • 2

    Reader : Motor 지지, 상하이동

  • 3

    Rod : Bit를 연결 굴착진행, 배토

  • 4

    Auger Bit : 토사, 풍화암 천공

  • 5

    T-4 Bit : 연암, 풍화암 천공

  • 6

    Dual Auger Motor
    - 상부Motor : Rod 회전,천공
    - 하부Motor : Casing회전, 근입

  • 7

    Generator : 전용기, 용접기 구동용

  • 8

    Casing : D=800mm 토사층 공벽 붕괴 방지

  • 9

    Out-Rigger : 장비 전도방지
