현장타설말뚝

R.C.D 공법
Reverse Circulation Drill

본 공법은 현장 타설 말뚝공법 가운데 하나로 물이나 안정액으로 굴착공 안의 정수압을 0.2kgf/cm2로 유지하여 굴착공 벽을 보호하면서 굴착하면, 굴착된 토사와 안정액의 혼합물이 드릴 파이프 내부를 통해 밖으로 배출되고, 배출된 순환수는 침전지에서 토사를 침전시킨 뒤 다시 굴착공으로 들어가는 방식의 공법입니다.

Reverse Circulation Drill

R.C.D 공법

물이나 안정액으로 굴착공 안의 정수압을 0.2kgf/cm2로 유지하여 굴착공 벽을 보호하면서 굴착하는 대구경 현장타설 콘크리트 말뚝 시공 공법중의 하나입니다.

핵심 요소기술 주요내용 및 특징

심도가 깊은 파일 공사 시 지반을 굴착하는 공법
배출토사는 다량의 수분을 함유하고 있기 때문에 특별한 처리 요함
연암층, 경암층까지 저소음, 저진동 굴착 가능하며 수상 작업 유리
모래층 굴착이 용이하며, 깊은 굴착 및 좁은 장소 효과적
지층 조건에 따라서는 말뚝선단 및 주변지반이 이완되는 경향이 발생
정수압 관리가 어렵기 때문에 수위 유지 안되는 조건에서는 시공 불가능

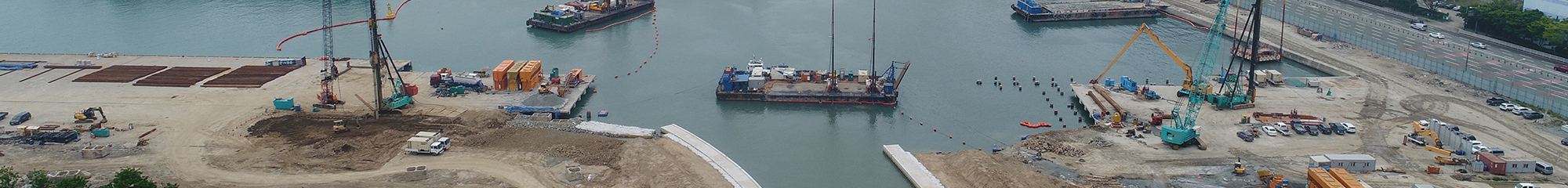

시공사례

해머 글래브 굴착
R.C.D 굴착
철근망 삽입
Con’c 타설

사용 장비

장비명	용도
Crawler Crane	굴착 및 중장비 거치
Casing Oscillator	Casing 설치
Casing	공벽 보호
Vibro Hammer	Casing 항타 압입

장비명	용도
Hammer Grab	Casing내 상부 토사 굴착

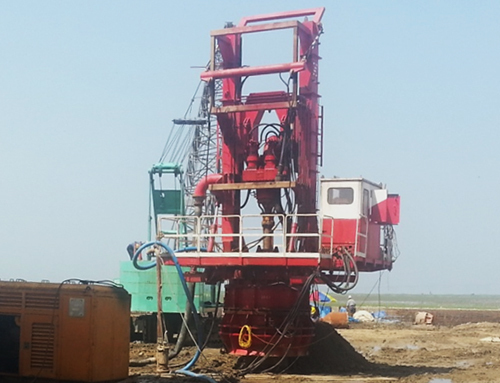

R.C.D	기반암 굴착
Tremie Pipe	Con’c 타설
Excavator	굴착토 처리
