V.R.D 공법
V.R.D공법
Vibro Rotation Drill
본 공법은 기존의 벽강관 연속벽 시공 중 공법의 한계 극복을 위한 별도의 선행 공종인 대구경 Casing 공종을 생략, 본 Pile 굴진과 항타를 동시 시공하는 공법으로 시공 중 재 매몰에 의한 문제점을 해결하고, 공사기간 및 공사비용을 절감하며 기존 구조물의 변위 방지 및 안정성을 도모하는 공법입니다.
핵심 요소기술
핵심 요소기술 주요내용 및 특징
기존 항타공법의 Ring Bit 설치, Casing 설치, 확공천공, 양질토 치환, 유압항타 등 부대 공종 삭제
천공 및 수직진동 관입을 순환식 동시 시공하여 지반교란 없이 우수한 품질 시공
수직 진동식 항타관입의 속도 효율 개선에 의하여 기존공법 대비 공사 기간 단축
파일 관입 후 항타 공정 삭제로 인한 비용 절감
P.R.D 공법 vs V.R.D공법

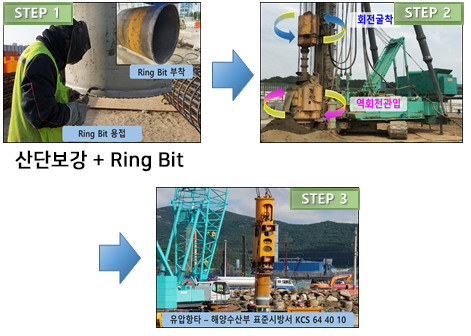

| 구분 | P.R.D 공법 (강관파일 천공 후 회전항타) |
V.R.D 공법 (강관파일 천공 후 수직항타) |
| 선단 RingBit | 제작+설치+매몰(사장): 비용, 공기 소요 | RingBit 삭제: 비용, 공기 절감 |
| 굴착 및 관입 | Auger, T4 굴착+회전관입: 공사기간 증가 | Auger, T4 굴착+수직항타관입: 공사기간 절감 |
| 최종항타(경타) | 유압항타 필요: 비용, 공기 소요 ※ 해양수산부 표준시방서 KCS64 40 10 |
유압항타 삭제: 비용, 공기 절감 |
| 개요도 |  |
 |
기존 기술과의 차별성
잔교파일
개선 및 파급효과
경제성 개선
공정삭제로 인한 기존 공법 대비 공사비용 절감
시공성 개선
⊙ Ring Bit제작, 설치 해체 삭제
⊙ 유압해머항타(최종경타) 공정 삭제
⊙ 수직 진동식 항타 관입속도 개선으로 공사기간 감축
⊙ 유압해머항타(최종경타) 공정 삭제
⊙ 수직 진동식 항타 관입속도 개선으로 공사기간 감축
적용범위 확대
⊙ 기존 공법: 소구경 적용 범위 D=400mm~1,200mm
⊙ V.R.D 공법: 대구경 적용 범위 D=400mm~2,000mm
※ 소구경->대구경 변경 시 공사기간, 공사비용 추가절감 및 경제적 설계유도
⊙ V.R.D 공법: 대구경 적용 범위 D=400mm~2,000mm
※ 소구경->대구경 변경 시 공사기간, 공사비용 추가절감 및 경제적 설계유도

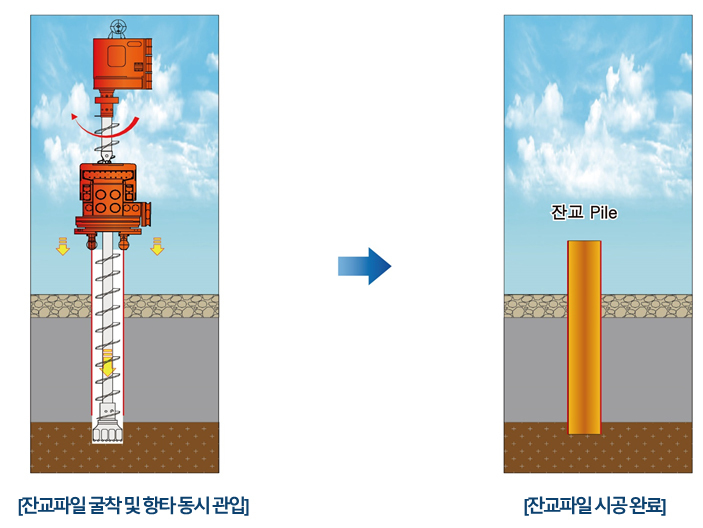

V.R.D 잔교 Pile 시공 사진
-

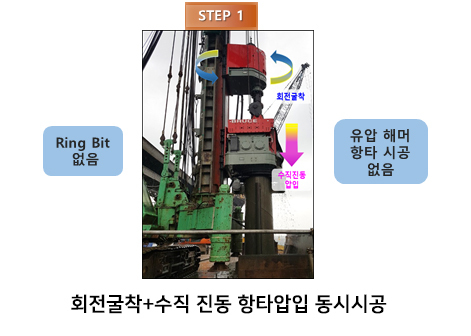

천공 및 수직진동항타
-
V.R.D 전용기
-
T-4 부착상세
-
잔교파일 시공완료

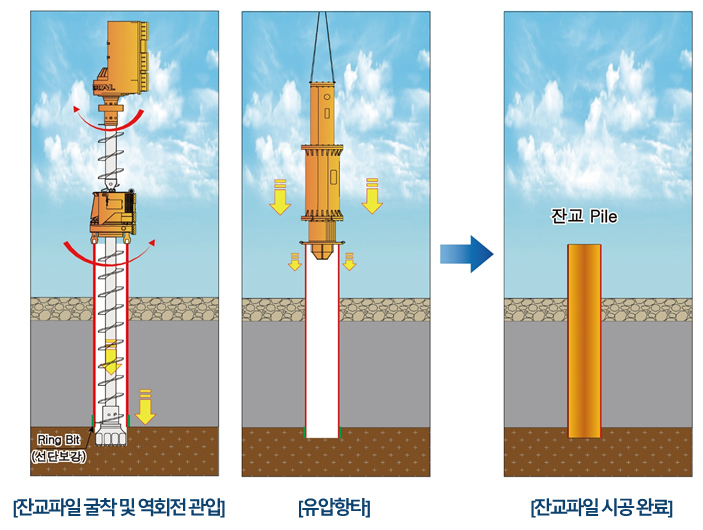

기존공법 잔교 Pile 시공 흐름도
기존 기술과의 차별성
벽강관 파일
개선 및 파급효과
경제성 개선
공정삭제로 인한 기존 공법 대비 공사비용 절감
시공성 개선
⊙ Ring Bit제작, 설치 해체 삭제
⊙ 유압해머항타(최종경타) 공정 삭제
⊙ 기존 지반확대천공 및 Casing 관입, Casing 내 양질토 속채움, 인발 3단계 공종 삭제
⊙ 유압해머항타(최종경타) 공정 삭제
⊙ 기존 지반확대천공 및 Casing 관입, Casing 내 양질토 속채움, 인발 3단계 공종 삭제
적용범위 확대
⊙ 기존 공법: 소구경 적용 범위 D=400mm~1,200mm
⊙ V.R.D 공법: 대구경 적용 범위 D=400mm~2,000mm
※ 소구경->대구경 변경 시 공사기간, 공사비용 추가절감 및 경제적 설계유도
⊙ V.R.D 공법: 대구경 적용 범위 D=400mm~2,000mm
※ 소구경->대구경 변경 시 공사기간, 공사비용 추가절감 및 경제적 설계유도

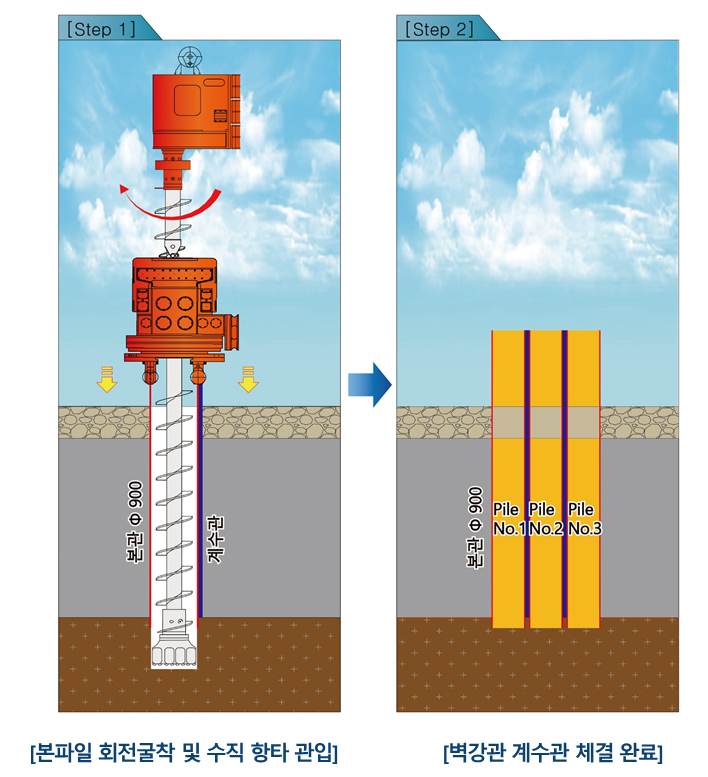

V.R.D 벽강관 Pile 시공 사진
-

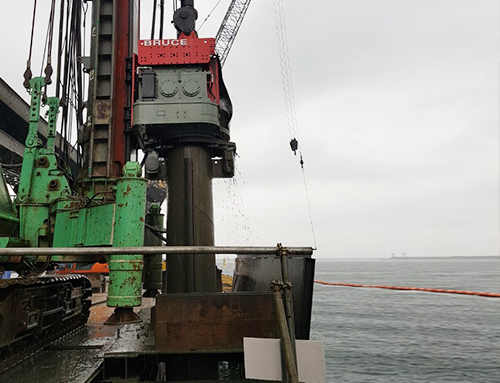

천공 및 수직진동항타
-
벽강관 시공완료
-
V.R.D 전용기
-
계수관 부착상세

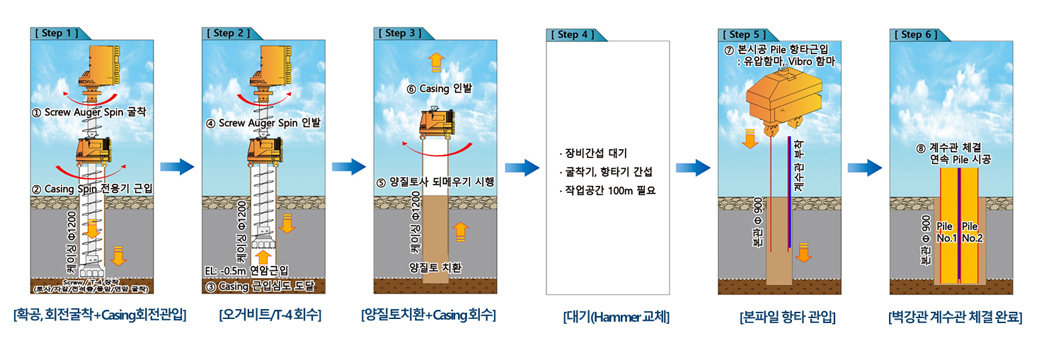

기존공법 벽강관 시공 흐름도

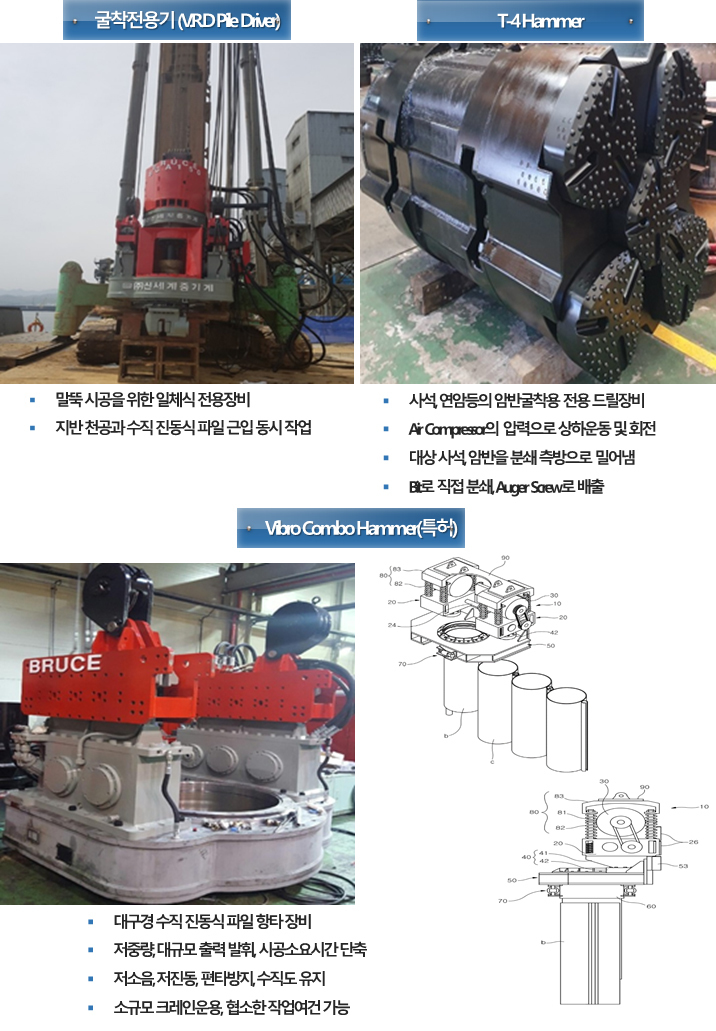

V.R.D 공법 구성 요소
V.R.D 공법 시공사례
| 발주처 | 해양수산부 동해지방해양수산청 |

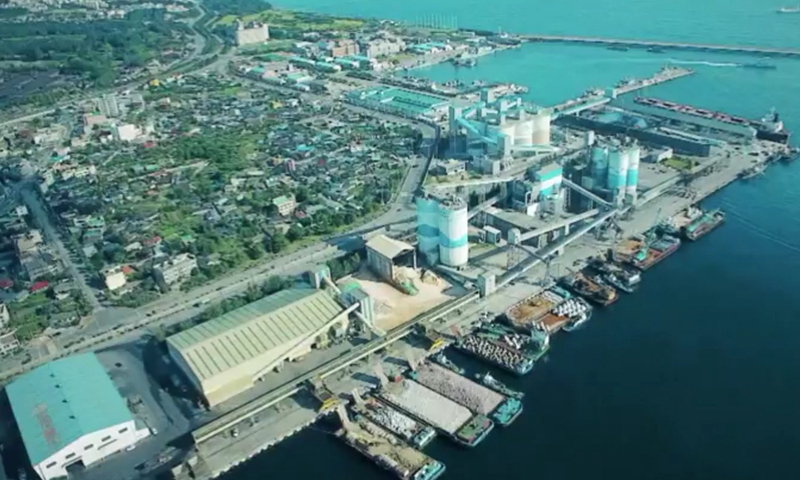

| 공사위치 | 강원도 동해시 대동로 동해항 북부두 일원 |
| 공사규모 | 안벽공 681m, 부대공 1식 |
| 공사기간 | 2017.01 ~ 2017.06 |
| 발주처 | 부산항만공사 |
| 공사위치 | 부산항 제1부두 일원 |
| 공사규모 | 벽강관 36본, 부대공 1식 |
| 공사기간 | 2020.05 ~ 2020.08 |
