강관파일공사

V.R.D공법
Vibro Rotation Drill

본 공법은 기존의 벽강관 연속벽 시공 중 공법의 한계 극복을 위한 별도의 선행 공종인 대구경 Casing 공종을 생략, 본 Pile 굴진과 항타를 동시 시공하는 공법으로 시공 중 재 매몰에 의한 문제점을 해결하고, 공사기간 및 공사비용을 절감하며 기존 구조물의 변위 방지 및 안정성을 도모하는 공법입니다.

Vibro Rotation Drill

V.R.D공법

시공 중 재 매몰에 의한 문제점을 해결하고, 공사기간 및 공사비용을 절감하며 기존 구조물의 변위 방지 및 안정성을 도모하는 공법입니다

핵심 요소기술 주요내용 및 특징

P.R.D 공법의 Ring Bit 설치, Casing 설치, 확공천공, 양질토 치환, 유압항타 등 부대 공종 삭제
천공 및 수직진동 관입을 순환식 동시 시공하여 지반교란 없이 우수한 품질 시공
수직 진동식 항타관입의 속도 효율 개선에 의하여 기존공법 대비 공사 기간 단축
파일 관입 후 항타 공정 삭제로 인한 비용 절감

V.R.D 공법 상세 보기

P.R.D 공법 vs V.R.D공법

구분	P.R.D 공법 (강관파일 천공 후 회전항타)	V.R.D 공법 (강관파일 천공 후 수직항타)
선단 RingBit	제작+설치+매몰(사장): 비용, 공기 소요	RingBit 삭제: 비용, 공기 절감
굴착 및 관입	Auger, T4 굴착+회전관입: 공사기간 증가	Auger, T4 굴착+수직항타관입: 공사기간 절감
최종항타(경타)	유압항타 필요: 비용, 공기 소요 ※ 해양수산부 표준시방서 KCS64 40 10	유압항타 삭제: 비용, 공기 절감

시공사례

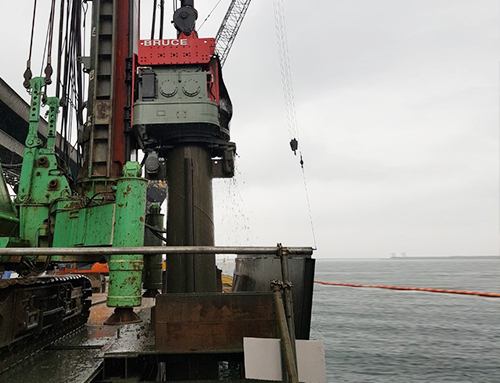

동해안 북부두 개축공사
Vibro Combo Hammer

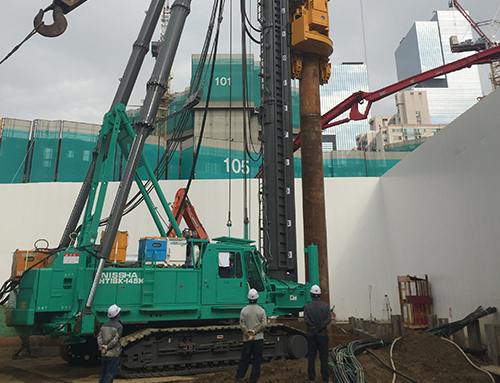

부산 재개발 1-1공구

P.R.D 공법
Percussing Rotary Drill

본 공법은 여러 종류의 퇴적층 및 암반 기초는 물론 사면의 대활동에 대한 방지 및 TOP DOWN 공법 등에 다양하게 적용 시킬 수 있으며 저압의 Air를 사용하므로 주위의 구조물에 피해를 없애고, Pile Driver에 장착된 Hammer Bit를 압축공기에 의하여 타격(Percussion) 하면서 회전(Rotary) 시키는 방식으로 지반을 굴착하고 압축공기로 굴착토를 배출하는 공법입니다.

Percussing Rotary Drill

P.R.D 공법

본 공법은 여러 종류의 퇴적층 및 암반 기초는 물론 사면의 대활동에 대한 방지 및 TOP DOWN 공법 등에 다양하게 적용 시킬 수 있습니다.

핵심 요소기술 주요내용 및 특징

토질의 구애를 받지 않고 모든 지층의 천공이 가능하다.
Casing 공법이므로 공벽의 붕괴를 방지할 수 있다.
R.C.D나 바렛(Barrette)과 달리 공내에 벤토나이트나 청수를 사용하지 않음
R.C.D에 비해 구경이 작고 해머의 회전력과 충격에 의한 굴착
Hammer Bit 타격 시 발생되는 소음 및 진동이 발생한다.
P.R.D 기둥은 지하층 영구기초가 설치되기 전과 시공 후 하중까지 부담한다.

P.R.D 공법 상세 보기

시공사례
